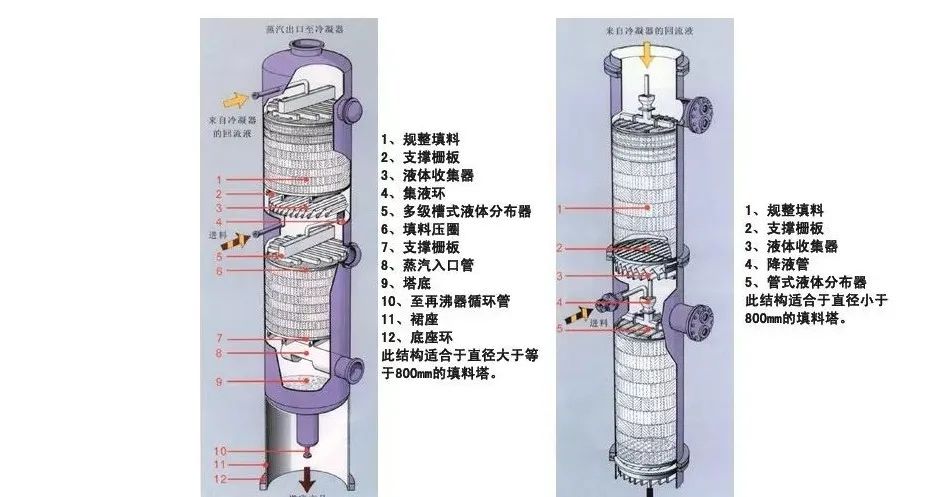

1、支承裝置的介紹

填料支承裝置的作用是支承填料以及填料層內液體的重量，同時保證氣液兩相順利通過。

常用的填料支承裝置有柵板型、孔管型、駝峰型等。

支承裝置的選擇，主要的依據是塔徑、填料種類及型號、塔體及填料的材質、氣液流率等。

2、支承設計對精餾操作的影響

支承若設計不當，填料塔的液泛可能首先發生在支承板上。為使氣體能順利通過，對于普通填料塔，

支承件上的流體通過的自由截面積為填料面的50%以上，且應大于填料的空隙率。

此外，應考慮到裝上填料后要將支承板上的截面堵去一些，所以設計時應取盡可能大的自由截面。

自由截面太小，在操作中會產生攔液現象。增加壓強降，降低效率，甚至形成液泛。

3、作為填料支承裝置需要滿足的情況

由于填料支承裝置本身對塔內氣液的流動狀態也會產生影響，因此作為填料支承裝置，

除考慮其對流體流動的影響外，一般情況下填料支承裝置應滿足如下要求：

（1）足夠的強度和剛度，以支持填料及所持液體的重量（持液量），并考慮填料空隙中的持液量，

以及可能加于系統的壓力波動，機械震動，溫度波動等因素。

（2）足夠的開孔率（一般要大于填料的空隙率），以防止首先在支撐處發生液泛；為使氣體能順利通過，對于普通填料塔，支承件上的流體通過的自由截面積為填料面的50%以上，且應大于填料的空隙率。此外，應考慮到裝上填料后要將支承板上的截面堵去一些，所以設計時應取盡可能大的自由截面。

自由截面太小，在操作中會產生攔液現象。增加壓強降，降低效率，甚至形成液泛。

（3）結構上應有利于氣液相的均勻分布，同時不至于產生較大的阻力（一般阻力不大于20Pa）；

（4）結構簡單，便于加工制造安裝和維修。

（5）要有一定的耐腐蝕性。

1、填料壓緊裝置及作用

填料壓緊裝置是填料壓板自由放置于填料層上端，靠自身重量將填料壓緊的一種裝置。

為防止在上升氣流的作用下填料床層發生松動或跳動，保持操作中填料床層為一恒定的固定床，從而必須保持均勻一致的空隙結構，

使操作正常、穩定，故需在填料層上方設置填料壓緊裝置。

為了便于安裝和檢修，填料壓緊裝置不能與塔壁采用連續固定方式，對于小塔可用螺釘固定于塔壁，而大塔則用支耳固定。

2、填料壓緊裝置的分類

填料壓緊裝置分為填料壓板和床層限制板兩大類，每類又有不同的型式。
