簡單的就說一下石化（石油化工、煤化工、工業硅、多晶硅等）行業里的靜設備的安裝，設備安裝在化工建設里也是非常重要的一部分。動設備安裝試車見《機泵及壓縮機安裝》專篇。 如果把一個完成體系的化工裝置比作人體構造學，我認為動靜設備就是人體里的各個器官，每臺設備都有著自己不可替代的作用； 工藝管線可以比作人體內血管，疏通和連接著各個器官，形成一個整體；鋼結構框架可以比作人體骨架，起著支撐作用； 電氣儀表好比經絡，聯絡著核心部位；而中控系統就像是人體大腦，控制著整個裝置的平穩運行。舉例的不一定對，但相對而言好理解一些。
說起靜設備，我先從它的廣義的定義開始入手，在國際分類中，靜設備一般指非旋轉設備，不帶驅動的設備。在石油化工中靜置設備（或稱：靜止設備、化工設備、工藝設備、非定型設備、非標準設備），用于傳熱、存儲、和化學反應等過程的容器，簡稱“靜設備”。

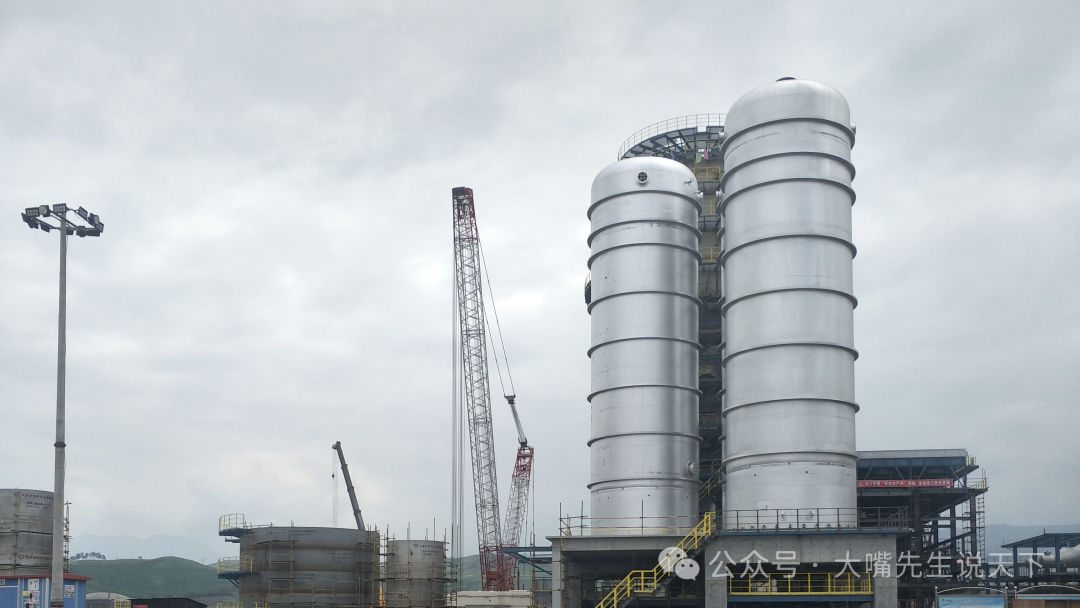

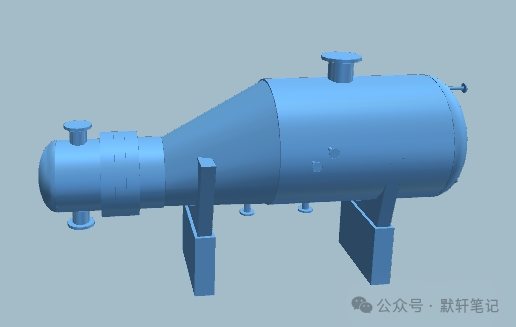

靜設備從形態上講，分臥式和立式設備。從作用和類別上講主要是指爐子類、塔類、反應設備類、儲罐/容器類、換熱器類等幾大類。常見的靜設備代號（爐子—F、塔—T、反應器—R、儲罐容器—C/D/V、換熱器—E）。

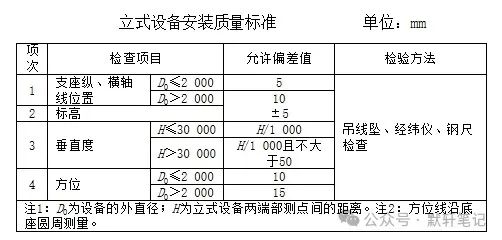

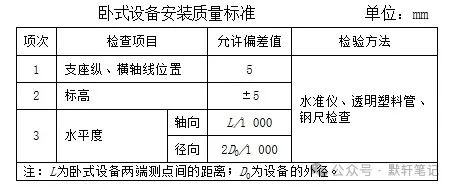

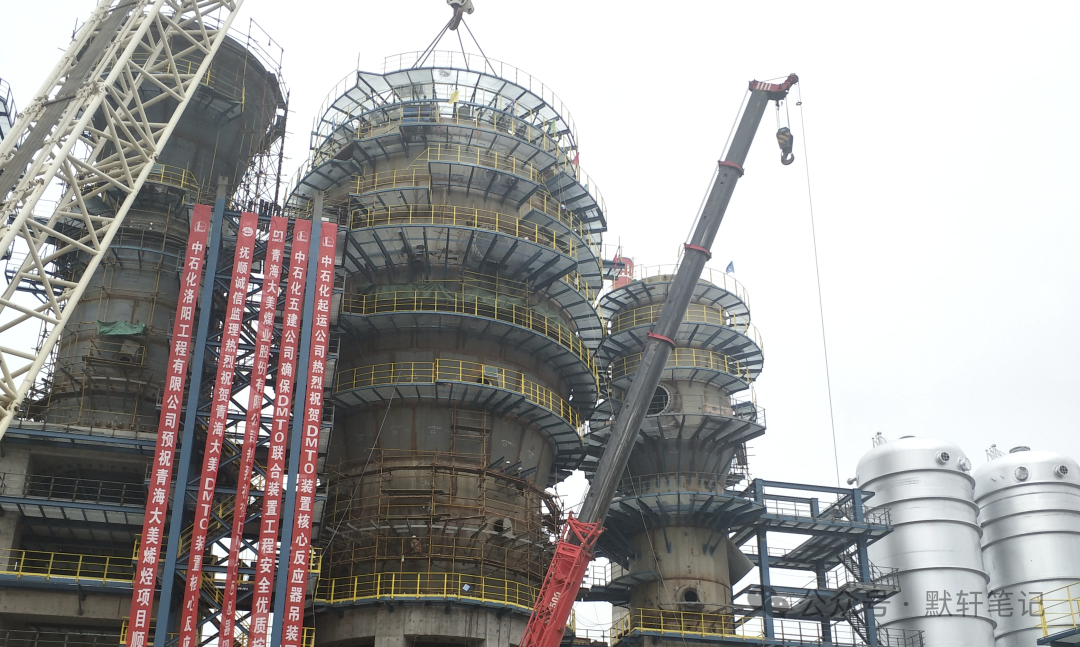

然后我說一下靜設備的安裝，靜設備的安裝方式大致分為兩種，第一種是到貨成品的設備，施工過程中只需要將設備根據設計院提供的設備平面布置圖和管口方位圖吊裝至規定的位置，然后根據規范要求調整垂直度及水平偏差，一般可參考國標GB50461和石化標準SH/T3542即可，具體參數可參考以下表中參數，除有特殊要求的設備之外詳細見下表參數。 第二種是分開到貨的設備，又可分為兩類：一是因為運輸原因（超高、超重、或不好運輸?shù)脑O(shè)備）造成的分段或部分內件到貨設備，如：塔器設備、聚乙烯反應器；二是在因為工序或者安裝偏差制造廠無法制造加工的設備（整體設備都是按構件到貨，需在現場根據圖紙組裝）。第一類和前面成品到貨設備施工區別不大，無非就多一道工序。第二類施工難度非常大（工序交錯、涉及材質復雜多樣、構件數量繁多、焊接工程量大、專業性強），需要專業隊伍和專業人才指導安裝，參考的規范以設備廠家提供的為準。例如：加熱爐、MTO兩器三旋、礦熱爐、球罐、洗精煤倉等設備。
靜設備安裝的工序大概分為以下幾個關鍵工序:設備組對焊接（只針對分段或分片到貨設備）、設備就位（塔器設備需塔起燈明）、設備找正、灌漿、勞動平臺安裝、設備配管、設備本體保溫保冷、設備裙座防火。
最后我說幾點安裝過程中需要注意的事項：第一，根據圖紙建立設備安裝進度臺賬，提前編寫施工方案，安裝前做好技術和安全交底；第二，一定要在基礎交安時根據安裝圖紙尺寸（最好是按到貨設備實際尺寸）進行基礎復測，有沉降觀測點的設備，做好沉降觀測記錄；第三，根據設備實際到貨計劃進行基礎交安，避免造成二次倒運，增加成本；第四，安裝時一定要控制設備管口方位和吊車起吊選型（塔器設備在吊裝前完成“穿衣戴帽），同時要注意基礎鑿毛程度及墊鐵的布置；第五，對于組裝設備，一定要系統的反復看圖，控制好每道工序的參數要求，尤其是隱蔽工程，針對不同的設備具體施工方案有興趣的可以私下探討。
