浮頭式換熱器的詳細結構

新型浮頭式換熱器浮頭端結構，它包括圓筒、外頭蓋側法蘭、浮頭管板、鉤圈、浮頭蓋、外頭蓋及絲孔、鋼圈等組成，其特征是：在外頭蓋側法蘭內側面設凹型或梯型密封面，并在靠近密封面外側鉆孔并套絲或焊設多個螺桿均布，浮頭處取消鉤圈及相關零部件，浮頭管板密封槽為原凹型槽并另在同一端面開一個以該管板中心為圓心，半徑稍大于管束外徑的梯型凹槽，且管板分程凹槽只與梯型凹槽相連通，而不與凹型槽相連通。

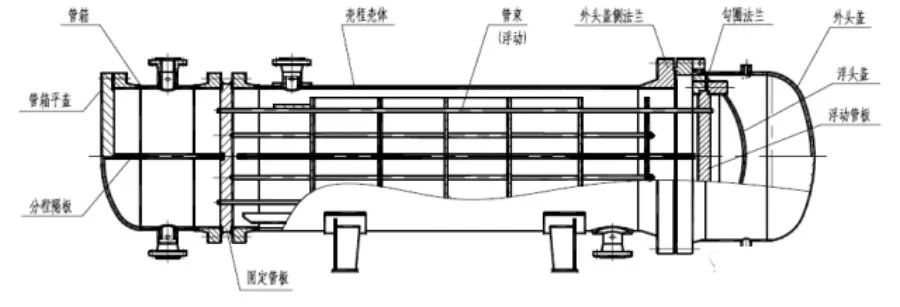

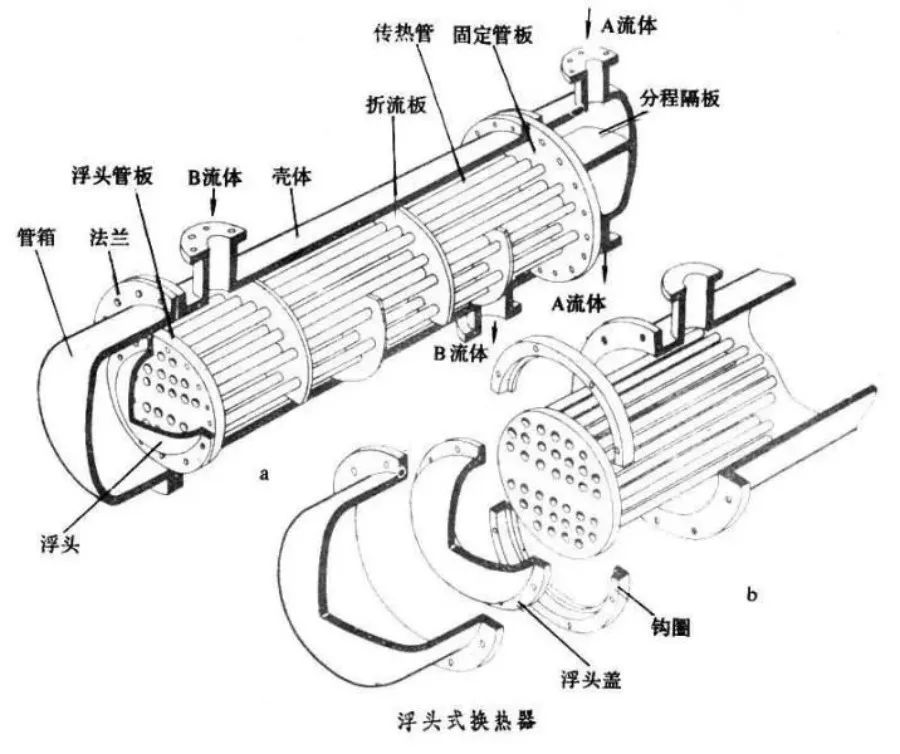

浮頭式換熱器結構示意圖

浮頭式換熱器浮頭端結構由圓筒、外頭蓋側法蘭、浮頭管板、鉤圈、浮頭蓋、外頭蓋及絲孔、鋼圈等組成。鉤圈式浮頭的詳細結構見下圖所示。

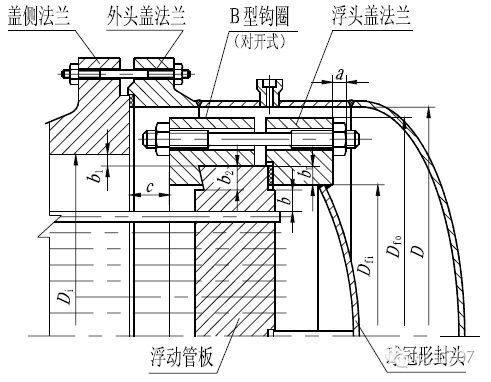

鉤圈式浮頭的詳細結構

鉤圈對保證浮頭端的密封、防止介質間的串漏起著重要的作用。鉤圈一般都是對開式結構，要求密封可靠，結構簡單、緊湊、便于制造和拆裝方便。

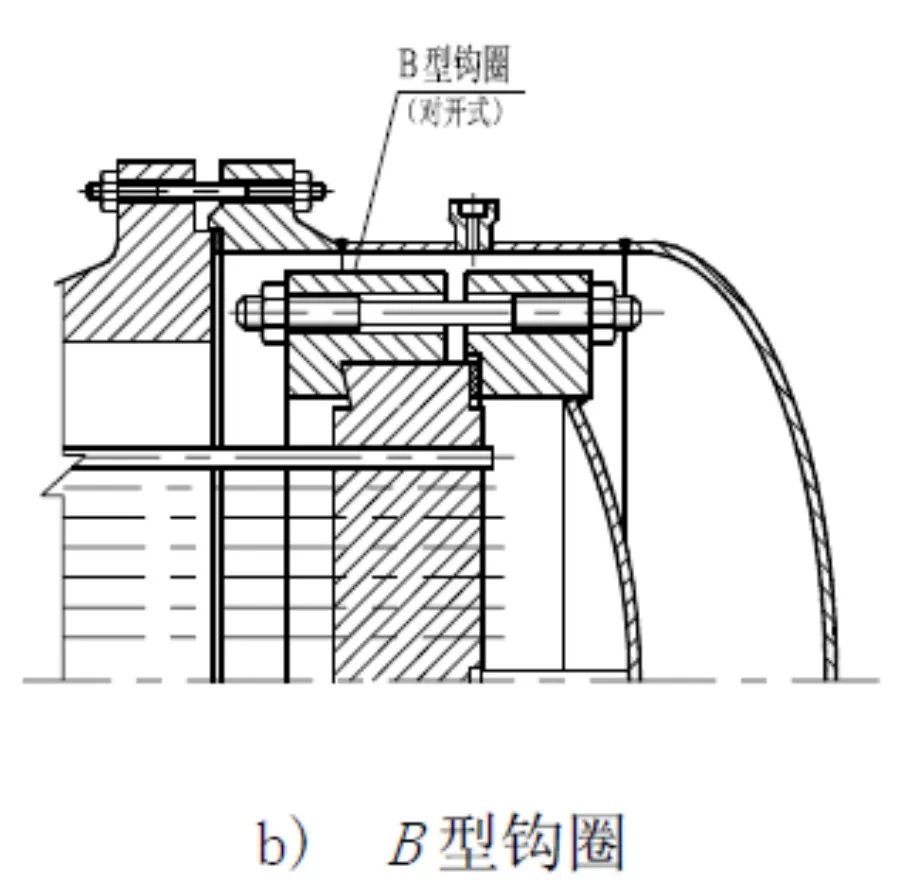

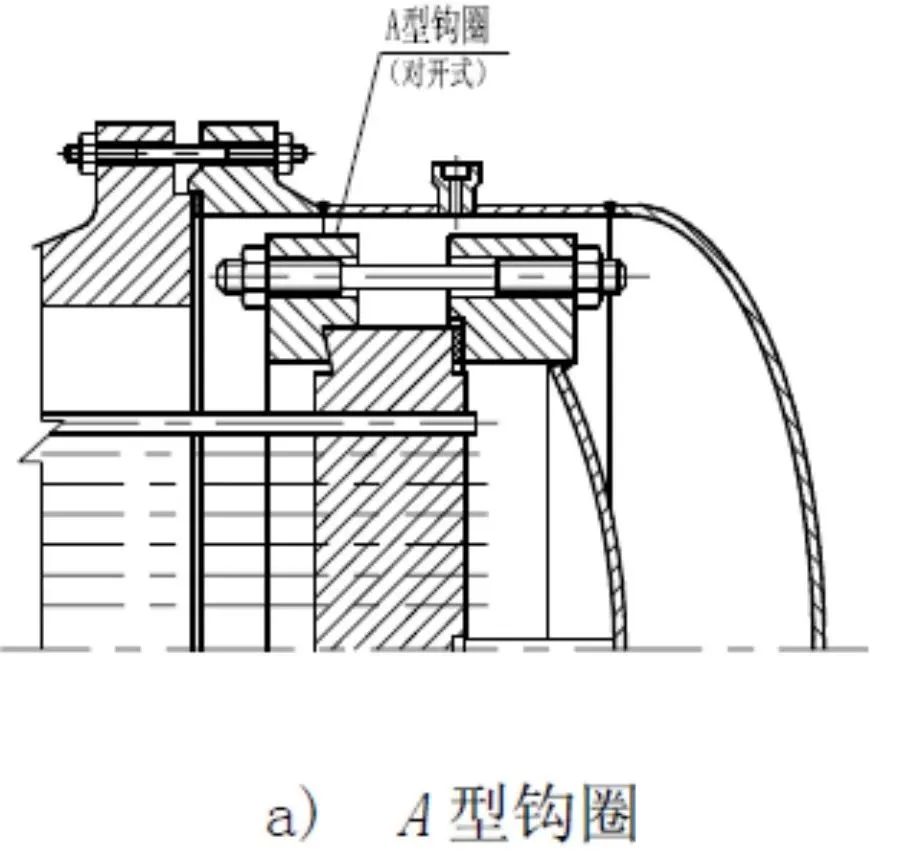

GB151 給出了兩種型式的鉤圈，即A 型鉤圈和B 型鉤圈。見下圖。

A 型鉤圈特點
